E-PGM+ 设备连接



现代单片机的通用编程器E-PGM+的使用方法详细说明将以一系列的形式呈现给大家，本次将详细讲解三项内容中的第一项，连接多个 E-PGM+。


① 并联多台 E-PGM+烧录

② 硬件功能

③ 错误信息描述和故障排除


E-PGM+ 是现代单片机专用脱机烧录器，支持现代单片机所有产品。采用ISP方式 (Standalone type) 烧录,支持Socket的烧录和板载烧录（On board program)。

E-PGM+可以应用于量产线，通过外部扩展连接到设备，可以通过专用的DLL文件进行连接和控制

E-PGM+除了连接自动烧录机外,还可以并联多台E-PGM+。 使用连线可以连接多个E-PGM+,一键可以控制多个E-PGM+。


<E-PGM+ 设备连接>

连接多台E-PGM+，必须将 E-PGM+设备用连接器把start和Gnd的两个pin相互连接。

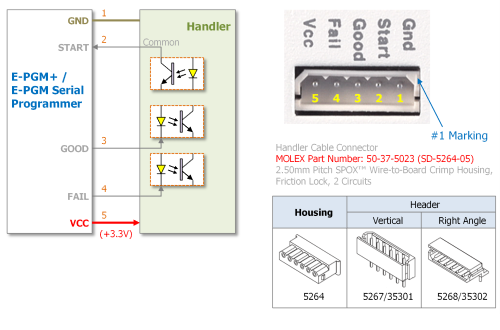

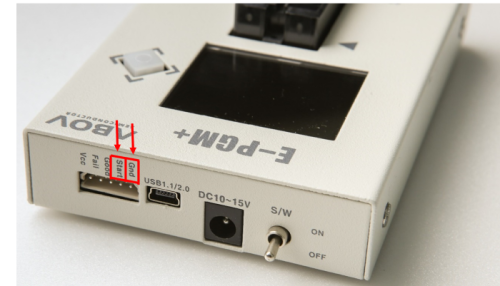

[图1] 用Multi-write的 E-PGM+的连接引脚


E-PGM+设备的连接器配置如下, 设备与设备的连接如[图2]所示.


- VCC: 3.3V power output from the E-PGM+/E-PGM Serial Programmer(禁止使用power)

- START: Input pin (active low)

- GOOD/FAIL: Output pin, active low, indicate signals



[图2] E-PGM+ Handler Connections

在不连接PC的情况下使用多个 E-PGM+时，将每个E-PGM+接器的Gnd, Start引脚连接到每个E-PGM+ 。Start相当于E-PGM+ Enter按键.

在连接完成的状态下按下一个Enter键时，所有的E-PGM+都会进行编程操作。

<E-PGM+ 多个连接方法>
连接多个 E-PGM+时，采用以下方法连接。

1) 准备想要连接的E-PGM+
2) E-PGM+的电源准备在每个电源适配器上
   (一个电源适配器必须连接到一个E-PGM+. (15V/1A external power))
3) E-PGM+用连接器把 Start, Gnd线相互连接.
   (例: 将1号 E-PGM+的 Start连接到 2号 E-PGM+的 Start, 并连接到1号 E-PGM+的Gnd 和 2号 E-PGM+的 Gnd .)


将连接状态示意图式化的图表 如[图3]所示.


[图3] Example of Multiple Connections of E-PGM+

<E-PGM+ Multi 连接的优势>

- 多台E-PGM+连接的方法可以提高批量生产时的效率.
- 无需另行购买(Gang)设备 (E-GANG4/6)即可一次性完成多个MCU程序.
- 使用4个或更少的E-PGM+时，可通过E-PGM+ Muti连接提高可操作性.
        (4个或更多，建议使用E-GANG4 or E-GANG6)

[ABOV E-PGM+] 可从ABOV现代单片机网站免费下载。


*需要更多有关产品的信息，请联系：sales_cn@abov.co.kr
