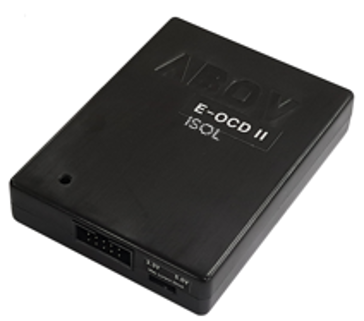

E-OCD-II-ISOL
Description
E-OCD-II-ISOL은 "Enhanced On-Chip Debugger Isolator "의 약어입니다. E-OCD-II-ISOL은 ABOV 8 비트 MCU 용 디버거 도구입니다. E-OCD II ISOL은 OCD 직렬 인터페이스, 2 핀 (DSCL, DSDA) 또는 3 핀 (RunFlag 포함)을 사용하는 OCD 직렬 인터페이스를 통한 온보드 프로그래밍 및 디버깅 전용입니다. E-OCD-II-ISOL 디버거는 ABOV의 모든 8051 8 비트 장치를 지원합니다. 특히 E-OCD-II의 입력 및 출력 포트에 추가적인 보호 회로를 추가하여 보드 레벨 제조 단계의 내구성과 안전성을 향상 시켰습니다. 또한 E-OCD II ISOL은 높은 드라이버 안정성, 간단한 전원 기능 및 기타 편리한 기능을 제공합니다. E-OCD-II-ISOL은 E-OCD II 에 전원 Isolation 회로가 추가되었습니다.
USB Isolation 회로는 PC 와 Target 디바이스 사이 AC 전원의 충돌을 방지합니다.
AC 파워를 사용하는 어플리케이션에 E-OCD-II-ISOL 은 안전합니다.
* 본 제품은 개발을 위한 장비로 양산 환경에 적합하지 않습니다.
Features
▶ ABOV 8 비트 MCU 전용 디버그 에뮬레이터 장치
▶ 8 비트 MCU의 ABOV 94/95/96/97 시리즈 지원 (OCD I 및 OCD II와 호환).
▶ 디버깅 및 온보드 프로그래밍을 지원합니다.
▶ 디버깅 및 프로그래밍을위한 10 핀 외부 커넥터
▶ 전용 시리얼 인터페이스 (DSCL, DSDA)를 통한 ISP 지원
▶ USB HID 통신을 통한 높은 드라이버 호환성 및 안정성
▶ 저레벨 전송을 위해 통신 포트에 추가 레벨 시프트 IC
▶ 개선 된 외부 I / O 포트 보호 회로 (ESD 보호 회로 포함)
▶ Target Board에 대한 전원 공급 제어 지원 (최대 50mA)
▶ 대상 시스템 작동 전압 : 3V ~ 6V
▶ 1.0V ~ 5.5V의 저전압 통신을 지원합니다.
▶ USB Isolation 회로가 추가되었습니다
All Tools & Support (Downloadable)
-
Executable File
Title Type Language Version Download aFlasher8 (8-bit Flash Downloader)
Eng 1.008.00
OCD Debugger 32-bit
Eng 2.047.00
OCD Debugger 64-bit
Eng 2.048.00
-
Manual
Title Type Language Version Download Starter Kit E-OCD Hardware Manual
Eng 1.0.0
E-OCD II Debugger Manual
Eng 1.0.2
-
History File
Title Type Language Version Download OCD Debugger History
Eng 2.047.00
aFlasher8 History
Eng 1.006.00
-
Supplement File
Title Type Language Version Download DLL file for KEIL 8051 Debugger
Eng 2.047.00
DLL file for IAR EW8051 V10.1x/V10.2x
Eng 2.047.00
DLL file for IAR EW8051 V10.3x/V10.4x
Eng 2.047.00
* 제품 관련 상세 정보를 원하시면, 다음 메일로 연락주세요. sales_kr@abov.co.kr
