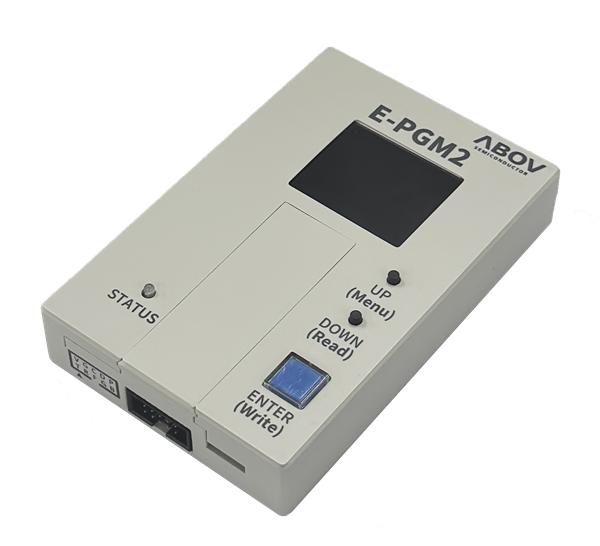

E-PGM2
Description
E-PGM2는 ABOV의 대표 프로그래머로, 모든 ABOV 8비트 및 32비트 마이크로컨트롤러를 지원하도록 설계되었습니다.
칩별 소켓 어댑터 연결이 가능한 40핀 ZIF 소켓(옵션)과 OCD, SWD, UART, SPI를 지원하는 10핀 ISP 커넥터 등 다양한 하드웨어 인터페이스를 제공하여,
소켓 프로그래밍과 온보드(ISP) 프로그래밍 환경 모두에 적합합니다.
E-PGM2는 USB Type-C 케이블을 통해 E-PGM 소프트웨어와 연결되는 호스트 (Host) 모드와 PC 없이 작동하는 독립 실행 (Standalone) 모드를 지원합니다.
특히 독립 실행형 모드는 외부 DC 전원 (배터리/충전기)을 이용할 수 있어, PC 사용이 어려운 현장에서도 휴대용 프로그래머로 편리하게 활용할 수 있습니다.
또한, E-PGM2는 Gang 모드를 지원하여 최대 8대의 장치를 연결할 수 있습니다.
단 한 번의 시작 신호로 여러 타깃 장치를 동시에 병렬 프로그래밍할 수 있어 작업 효율을 극대화하고 양산 시간을 대폭 단축합니다.
여기에 내장된 체크섬(Checksum) 검증 기능으로 높은 신뢰성과 일관된 품질을 보장하는 E-PGM2는 생산 라인에 최적화된 프로그래밍 솔루션을 제공합니다.
Features
◾ ABOV 전 라인 업 (8비트 및 32비트) 마이크로컨트롤러 지원
◾ 양산 프로그래밍을 위한 다양한 하드웨어 인터페이스
- 칩별 어댑터 연결용 40핀 ZIF 소켓(옵션)
- OCD, SWD, UART 및 SPI 인터페이스용 10핀 ISP 커넥터
◾ USB 풀 스피드, 대용량 전송 인터페이스
◾ 호스트(Host) 모드
- PC 연결용 USB Type-C 케이블
◾ 독립 실행형 (Standalone) 모드
- 푸쉬 버튼 기반 온-보드 프로그래밍 (On-Board Programming)
- 최대 8MB 펌웨어 저장 공간 탑재
- 외부 배터리 충전기 연결 시 휴대용 프로그래머로 활용
◾ 타깃 보드 전원 출력 사양
- VDD: 2.5 to 5.5 V (max. 200 mA)
- VPP: 2.5 to 9.0 V (max. 50 mA)
◾ 상태 표시용 2색(Dual-color) LED 1개
◾ 160 x 128 픽셀 16비트 TFT LCD 디스플레이
◾ 메뉴/옵션 선택용 푸시 버튼 2개
◾ 동작 전압: USB 5V / 2A
◾ 외형 치수
- 80 x 125 x 26 mm
- 80 x 125 x 33 mm (ZIF 소켓 포함)
All Tools & Support (Downloadable)
-
Executable File
Title Type Language Version Download E-PGM+ Tool for Windows
Eng 1.530.00
-
Manual
Title Type Language Version Download E-PGM/E-GANG Series H/W Manual
Eng 3.01
E-PGM/E-GANG Series S/W Manual
Eng 1.0.2
E-PGM2 Manual
Eng 1.11
-
History File
Title Type Language Version Download E-PGM/E-Gang Series History file
Eng V1.530.00
* 제품 관련 상세 정보를 원하시면, 다음 메일로 연락주세요. sales_kr@abov.co.kr
