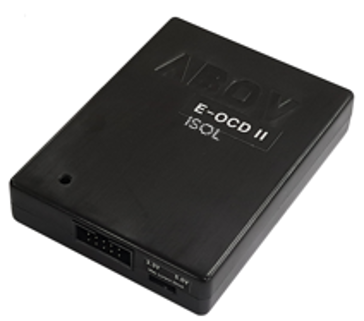

E-OCD ISOL 代表“增强型片上调试器隔离器”。 E-OCD-II-ISOL 是用于 ABOV 8 位 MCU 的调试器工具。它专用于通过 OCD 串行接口进行板上编程和调试，该接口使用 2 引脚（DSCL、DSDA）或 3 引脚（DSCL、DSDA、RunFlag）。 E-OCD II ISOL调试器支持ABOV的所有8051 8位器件。特别是，E-OCD-II-ISOL的输入和输出端口添加了额外的保护电路，以提高板级制造的耐用性和安全性阶段。驱动稳定性高，动力功能简单，功能更便捷。
E-OCD-II-ISOL增加了USB隔离电路。隔离电路可防止主机 PC 和目标设备之间的交流电源发生电源冲突

* 本产品为开发产品，不适合量产环境。

功能

▶ 仅适用于 ABOV 8 位 MCU 的调试仿真器
▶ 支持ABOV 94/95/96/97系列8位MCU（兼容OCD I和OCD II）。
▶ 支持调试和板载编程。
▶ 用于调试和编程的 10 针外部连接器
▶ 通过专用串行接口（DSCL、DSDA）支持ISP。
▶ 通过USB HID通信实现高驱动兼容性和稳定性
▶ 通信端口附加电平转换 IC，用于低电平传输
▶ 改进的外部I/O端口保护电路（包括ESD保护电路）
▶ 支持对目标板的电源控制（最大50mA）。
▶ 目标系统工作电压：3V至6V
▶ 支持1.0V至5.5V的低电压通信。
▶ 内置USB隔离电路
